토목시공
World P.P Drain-Board System
토목 구조물의 수압감소 및 원활한 배수를 위한
월드 P.P 드레인 보드 토목용 시리즈
(WD-8100, WD-8200, WD-30F)
특징
- 1. 자갈배수 공법의 단점을 보완하였습니다.
- 2. 구조물의 수압에의한 손상을 해결하였습니다.
- 3. 수명이 영구적이고 누구나 쉽게 시공할 수 있습니다.
- 4. 다른 배수공법보다 간편하게 시공합니다.
- 5. 높 은하중에 견딜수 있도록 설계되어 있습니다.
시공순서
드레인 보드 설치
되메우기
장점
- 드레인 보드 설치 후 바로 되메우기가 가능합니다.
- 경량제품으로 운반이 용이합니다.
WD-8100 약 22kg/roll WD-8200 약 23kg/roll WD-30F 약 30kg/roll - 가위나 칼로 쉽게 절단되므로 다른 절단용 도구가 필요없고, 취급이 용이합니다.
- 부직포와 드레인 보드를 한번에 시공할 수 있어 시공시간이 대폭 줄어듭니다.
규격 및 물성
| 품명 | 폭 | 길이 | 높이 | roll면적 | 압축강도 | 시험방법 |
|---|---|---|---|---|---|---|
| WD-8100 | 1.2m | 20m | 10mm | 24㎡ | 137 ton/㎡ | KS K ISO 844:2002 |
| WD-8200 | 1.2m | 16.7m | 10mm | 24㎡ | 95 ton/㎡ | KS K ISO 844:2002 |
| WD-30F | 1.2m | 16.7m | 30mm | 20㎡ | 45 ton/㎡ | KS K ISO 844:2002 |
(시험판의 규격 : 가로x세로 - 50mmx50mm)
공법비교
| 월드 P.P 드레인 보드 | 재래식 공법 | |
|---|---|---|
| 재료 | 월드 P.P 드레인 보드 | 자갈, 부직포 |
| 중장비 | 불필요 | 필요 |
| 비용 | 재료비, 인건비 | 재료비, 인건비, 중장비 |
| 시공성 |
|
|
(시험기관 : 한국 건자재 시험연구원 07.1/21)

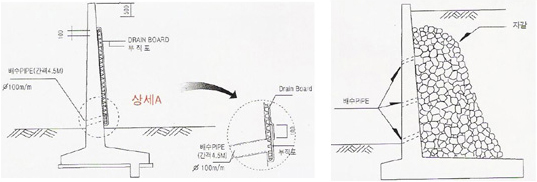

월드 드레인 보드와 재래식 배수공법의 비교
